<一>概述
QS系列减速机为平行轴式减速传动装置，该产品吸取了国内外先进的生产制造经验设计而成。主要用于桥式起重机大小车运行机构。QSC系列减速机为垂直安装式减速机，主要用于门式起重机运行机构。两系列产品亦可用于运输、冶金、矿山、石油、化工、建筑、铁路、港口、国防工程、轻纺工业等各种机械设备中的传动机构。
1、特点
a、配套功率范围大，减速范围广。
b、装配及调整快速简单。
c、输出轴可两面装配，用于单独驱动或集中驱动。
d、结构紧凑、美观、体积小、重量轻。
e、运转平稳、噪音低
2、适用条件
a、齿轮圆周速度≤20m/s
b、高速轴转速≤1500r/min
c、工作环境温度：-40℃-45℃
d、可正反两方向运转。
3、型号说明
4：输出轴型式
3：电机功率及极数
2：公称传动比
1：机座号
(c)：垂直式
QS:减速机代号
注：输出轴型式有两种：P-空心平键H-花键
<二>QS系列减速机外形及安装尺寸
1、安装型式
2、外形及联接尺寸
3、输入轴容许功率及输出扭矩
输入轴转速1400r/min，工作级别为M6(可配920r/min)
注：配套电机功率：Nn<容许功率÷2-2.5
4、输入轴转速1400r/min，连续工作型
注：配套电机功率：Nn<容许功率÷2-2.5
<三>qsc系列减速机外形及安装尺寸
1、安装型式
2、外形及联接尺寸
<四>输出轴联接尺寸
1、花键轴(H)
2、空心平衡轴（P）
<五>QS、osc系列减速机选用说明：
根据“起重机设计规范”(GB3811-83)中的规定，起重机各机构有不同的工作级别：分M1～MB共8种。本系列所列率M6l作级别的功率表，若用其它级别时，应按下列公式折算
NMi=Nm6x1.12'6’(kW)
式中：i-工作级别
NMi-相对M工作级别的功率值
Nm6一功率表中容许功率值
对于运行机构因惯性载荷较大，疲劳计算基本载荷取为机构起动时，计算零件承受的惯性力矩和静力矩之和。
对于惯性载荷较小，起制动次数较少的机构，计算结果可直接按小于表列功率选选用。但一般运行机构，惯性荷较大，起制动频繁应取机构制动时所承受的最大振动力矩计算，此时应把表功率除以系数ψ5。
ψ5弹性振动力矩增大系数。
考虑到重级或特重级起重机运行机构的工作条件比较恶劣。（机构经常处于起动，制工况）应取ψ5=2_2.5为宜
即：NMl=ψ5Nn=(2_2.5)Nn
式中Nn-电机额定功

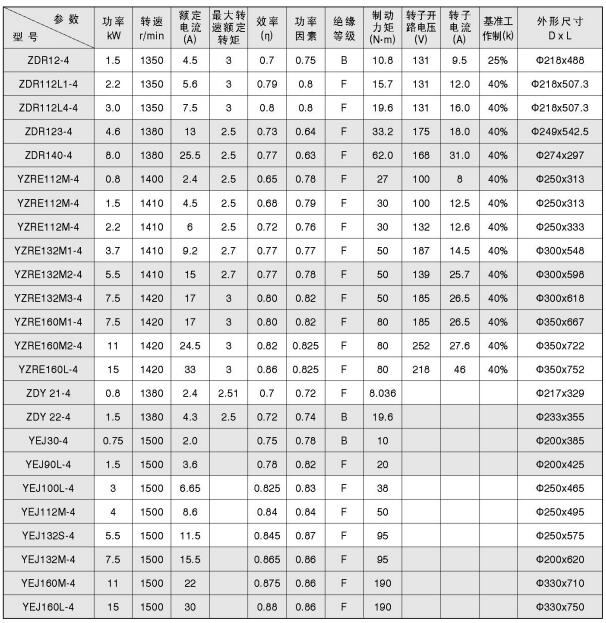

<六>QS、QSC系列减速机配套电机主要技术参数
注：1、额定电压为380伏，频率50赫兹。
2、绕线电机作起动用时可选用频敏变阻。
3、绕线电机转子回路，由用户设计和配置电阻后方可使用，不许直接短路使用。
4、ZDY、YEJ型电机为鼠笼式电机，ZDR、YZRE型电机为绕线式电机。
5、按用户要求，还可配置变速电机、盘式电机及其它特种电机。
