1、产品分类

　　QJY系列减速器是因市场需求开发的硬齿面（渗碳、淬火齿面）起重机减速器，包括三大类12种基本型

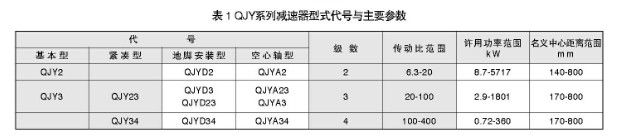

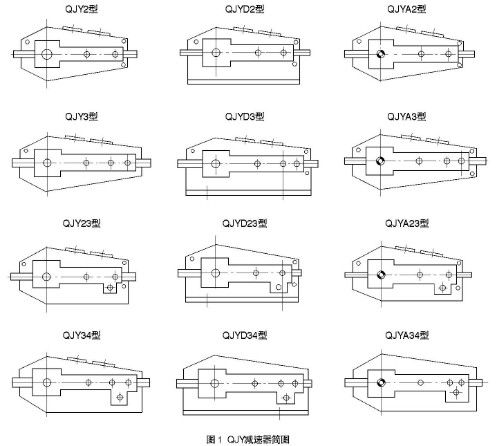

　　其结构见图1，其型式代号与主要参数见表1。

　　2、性能特点：

　　(1)齿轮均采用优质低碳合金钢、渗碳、淬火、齿轮精度6级。

　　(2)精度高、效率高、传动平稳、噪音低，比调质齿轮减速器(QJ系列)体积小，重量轻，承载能力大性高。

　　(3)焊接箱体结构。安装型式：三支点安装和地脚安装。

　　(4)输出轴型式：平键，渐开线花键，齿轮轴端，空心轴四种。

　　(5)-般采用油池润滑，自然冷却，立式减速器采用循环油润滑。

　　(6)采用滚动轴承。

　　应用范围：

　　1输入转速一般n1≤1500r/min。

　　2工作环境温度-40-+50℃。

　　3正反两向运转。

　　适用于各种类型起重机减速器选用。

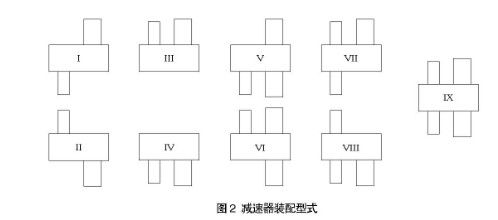

　　3、装配型式（见图2）：

　　4、安装型式：

　　ajYD2、OJYD3、QJYD23、OJYD34型采用地脚安装。

　　CJJY2、QJY3、QJY23、QJY34型采用三支点支承安装（安装方式见图4）

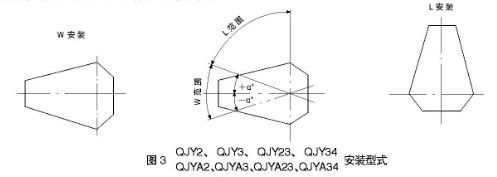

　　允许有卧式W或立式L两种方式（见图3）。

　　注：a。角的度数与传动比有关，当减速器倾斜a角时，应保证使中间级大齿轮浸油1-2个齿高深度(αo具体数据由用户自定)。

　　QJY2、QJY3、OJY23、QJY34型减速器支承型式见图4

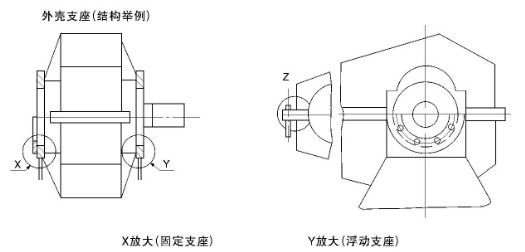

　　外壳支座（结构举例）

　　5、轴端型式

　　高速轴端采用圆柱轴伸平键联接。

　　输出轴端P-圆柱轴伸平键，单键联接；

　　H-圆柱轴伸渐开线花键联接：

　　c-齿轮轴端（仅用于中心距为236-560mm的减速器。）

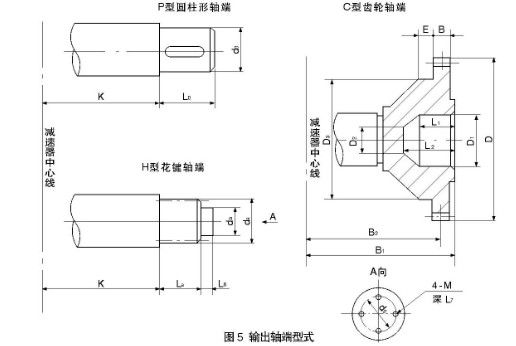

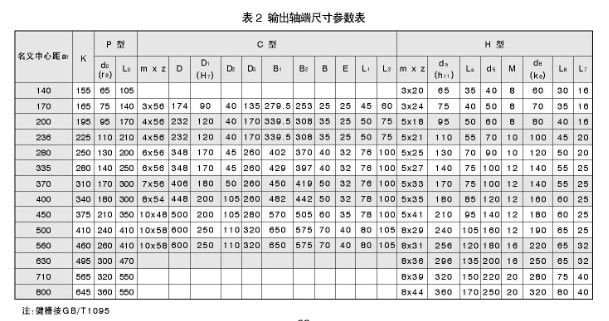

　　轴端结构型式和尺寸参数见图5和表2

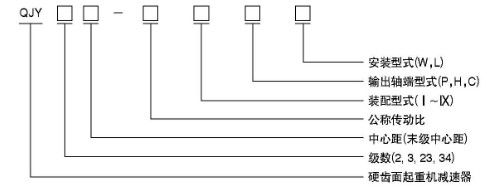

　　6、代号示例：

　　三支点支承起重机减速器

　　标记示例：

　　起重机减速器三级传动，名义中心距ai=560mm，公称传动比50，装配型式第111种，输出轴端为齿轮轴端，卧式安装则标记为：QJY3560-50IIICW

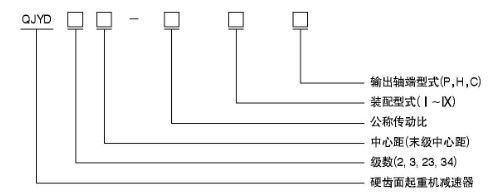

　　带底座起重机减速器

　　标记示例

　　起重机减速器二级传动，名义中心距a，=560mm，公称传动比i=20，第Ⅳ种装配型式，轴端型式为P型的标记为：QJYD2560-20ⅣP。

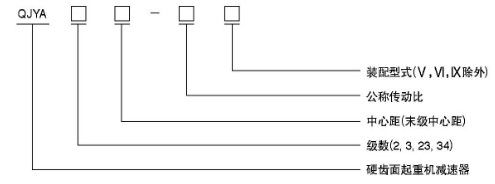

　　带空心轴起重机减速器

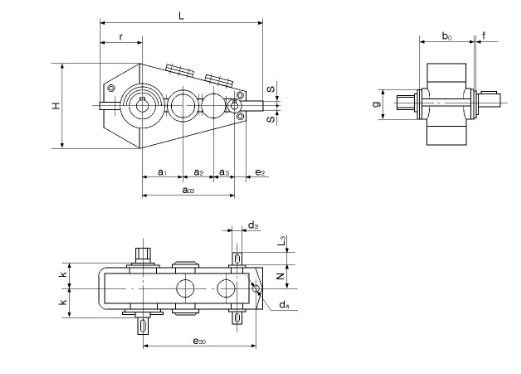

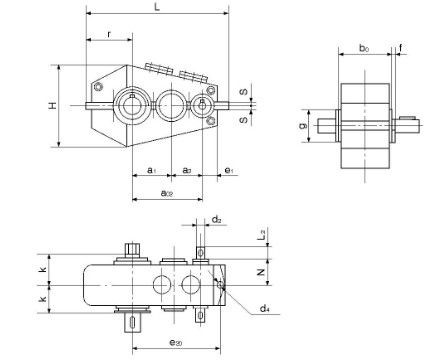

　　7、外形及安装尺寸

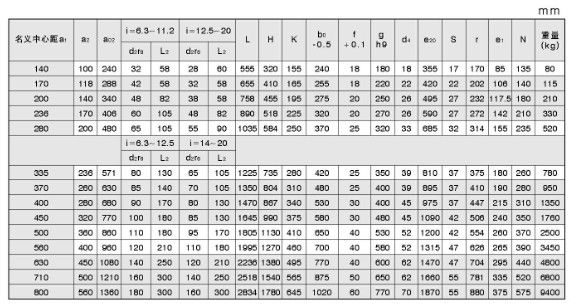

　　(1)表3QJY2、QJYA2减速器外形及安装尺寸

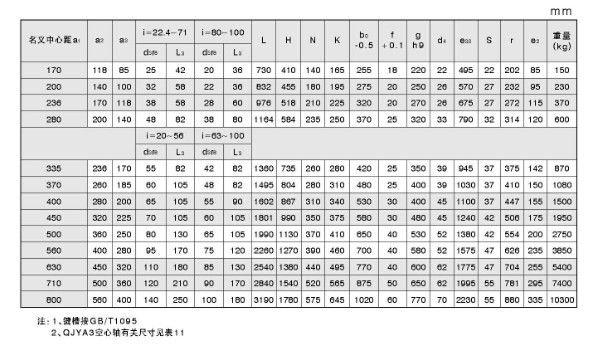

　　(2)表4QJY3、QJYA3减速器外形及安装尺寸

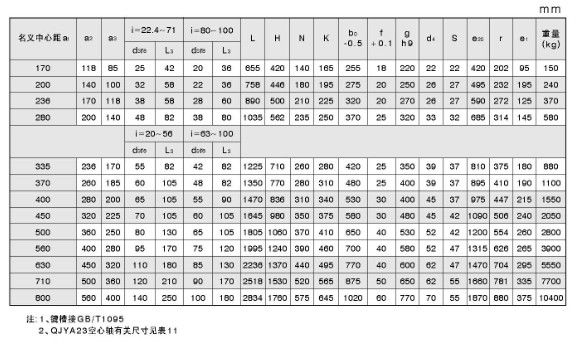

　　(3)表5QJY23、QJYA23减速器外形及安装尺寸
